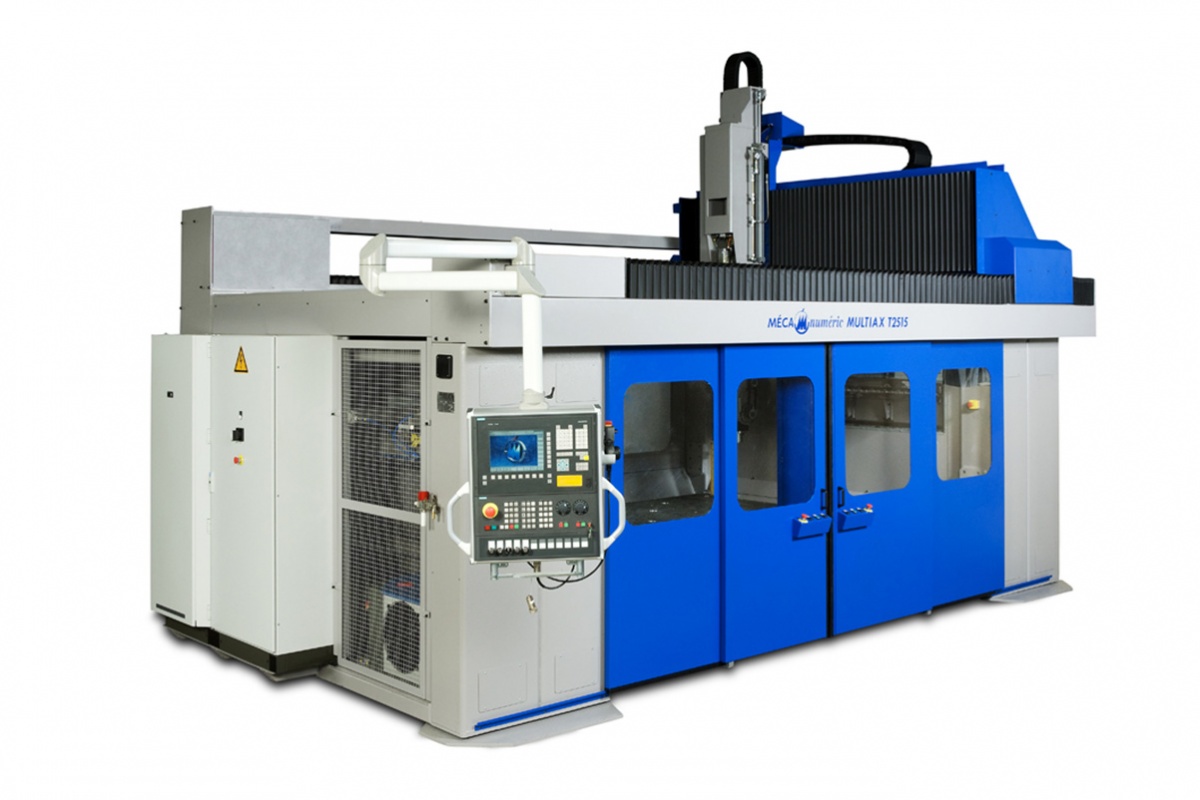

NORMAPROFIL série T
Machine CNC 5 axes avec table fixe, portique mobile, 4 axes cartésiens, 2 axes polaires.
- Description
- Données techniques
- Applications
La fraiseuse CNC 5 axes NormaProfil série T complète et versatile est optimisée pour l'usinage de grandes pièces réalisées par procédé de thermoformage.
TECHNOLOGIES
- Transmission par vis à billes sur les 4 axes cartésiens (X1, X2, Y, Z)
- 2 axes rotatifs (C : +/- 200° et A : +/- 200° suivant l'électrobroche)
- Nombreuses électrobroches disponibles
La NormaProfil série T est optimisé pour l'usinage de pièce dans les matériaux suivants :
- Plastique et composites
- Résines synthétiques
- Mousses PU et PS
- Bois et dérivés
- Aluminium
- Laiton et alliages
QUELQUES UNES DES OPTIONS POSSIBLES
- Portes automatiques avant et arrière
- Cloison mobile pour travail en pendulaire (manuelle ou automatique)
- Plateau à dépression pour maintien des pièces ou des outillages (technologie de vide par turbines à canal latéral ou par pompe à vide)
- Magasin statique d'outils (6,10,15 outils)
- Palpeur de mesure d'outils
- Capotage complet insonorisant
- Autres formats utiles
COMMANDE NUMÉRIQUE ET MOTORISATION
- Commande numérique SIEMENS SINUMERIK : axes X, Y, Z, C, A.
Ecran couleur STN 10.4 pouces OP010.
Motorisation brushless type 1FK7 avec variateurs numériques.
Armoire électrique climatisée. - Commande numérique SIEMENS SINUMERIK : axes X, Y, Z, C, A.
Ecran couleur STN 10.4 pouces OP010.
Motorisation brushless type 1FT6 avec variateurs numériques.
Armoire électrique climatisée. - Commande numérique NUM : axes X, Y, Z, C, A.
Ecran plat TFT 12 pouces.
Pupitre opérateur MP03.
Motorisation brushless BPH avec variateurs numériques.
Armoire électrique climatisée.
PRINCIPALES CARACTÉRISTIQUES TECHNIQUES
- Vitesse en mm/sec : 650
- Résolution en mm : +/- 0,05
- Répétabilité en mm : +/- 0,025 à 20°C
DIMENSIONS
| T2515 | |
| Course axe X en mm | 3100 |
| Course axe Y en mm | 2100 |
| Course axe Z en mm | 870 |
Pièces pour motos de compétition
Réalisation de pièces pour applications ferroviaires
Sièges pour l'aéronautique
Aménagement intérieur avions
Hublots
Structures et aménagements de bus
Pièces pour tramways
Pièces pour métros
