Machine CNC de découpe au jet d’eau pour l’industrie

La technologie de découpe au jet d'eau est polyvalente et révèle son efficacité dans de nombreuses applications. Elle regroupe de nombreuses qualités : innovation, précision, sur mesure, découpe à froid, découpe tous matériaux (alimentaire, métaux, verre, pierre, matériaux composites...), économie, gain de temps.


MÉCANUMÉRIC fabrique et propose une gamme de machines de découpe au jet d'eau complète convenant à une multitude d'applications. Les équipements de découpe au jet d’eau de MÉCANUMÉRIC se déclinent en plusieurs gammes pour toutes les utilisations : découpe de produits alimentaires, découpe de tous matériaux par jet d'eau pure très haute pression ou par jet d’eau THP avec ajout d’abrasif pour les matières les plus dures. Nos machines sont également adaptées pour la formation ou la recherche et développement : elles sont utilisées par les CFA, Collèges, Fablab ou encore par les Manufactures de proximité (tiers-lieux).


WAZER
La machine jet d’eau compacte facile à utiliser et adaptée à presque tous les matériaux
PUREJET
La machine jet d’eau conçue pour simplifier la découpe des matériaux souples ou légers
LABJET
Découvrez LABJET la nouvelle machine Jet d'eau compacte
Machine outil de découpe jet d'eau très haute pression MECAJET II de Mecanumeric
MECAJET II
MECAJET II la nouvelle gamme d'équipements Jet d'eau

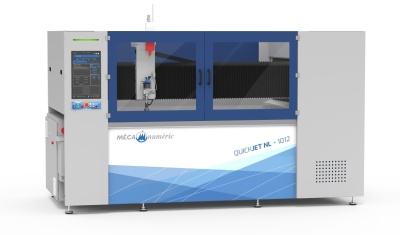

QUICKJET II
Nouveau centre de découpe jet d'eau QUICKJET II
MDE
Machine de découpe à l'eau pure
MDA
MDA : découpe de produits agroalimentaires frais ou surgelés

La découpe jet d’eau avec MÉCANUMÉRIC

La machine de découpe au jet d'eau à haute pression CNC permet de couper une large gamme de matériaux. Cette opération s’effectue avec de l'eau pure froide. L’ajout d'un abrasif (sable grenat) est nécessaire pour le découpage des matériaux très durs (métal, pierre, acier). La précision et la puissance du jet (jusqu’à 6200 bars) permettent la découpe de tous types de formes même complexes à grande vitesse.



Le découpage de nombreux matériaux

La machine-outil de découpe au jet d'eau à commande numérique est un condensé de technologie. Elle offre de nombreux avantages à commencer par une coupe de haute précision. Cette précision permet de préserver la totalité de la structure moléculaire du produit coupé.

La puissance du jet d’eau et la pression sont réglables.

Cela permet de couper des matériaux souples : caoutchouc ou cuir sans risquer de les endommager. La technologie de découpe jet d’eau convient également pour les matériaux durs : acier, aluminium, etc.



Une technologie économe

Qu’il s’agisse d’un matériau tendre ou à haute densité, ce type de machine utilise une faible quantité d’eau. L’eau est utilisée froide. Cette technologie réduit donc les coûts d’exploitation et participe à la protection de l’environnement.  Par ailleurs, elle optimise les chutes lors de la découpe des pièces ce qui diminue le besoin en matières premières.



Également, une machine de découpe jet d’eau est une machine dont l’investissement est rapidement amortissable. Elle répond ainsi au besoin des petites entreprises dans tous les secteurs de l’industrie. Enfin, grâce à un fonctionnement optimisé, elle facilite le travail de l’opérateur et lui

permet un gain de temps important.



La technologie de la découpe au jet d’eau

La technologie de découpe au jet d'eau CNC est polyvalente. Elle dispose, en effet, d’une grande capacité à découper de nombreux matériaux, formes et épaisseurs (de quelques millimètres à plusieurs centimètres) selon le besoin de chaque application industrielle. Elle peut être utilisée avec ou sans abrasif (sable).



Un procédé alliant vitesse et précision

Tout comme le procédé de découpe au laser, la découpe au jet d’eau produit une coupe d’une extrême précision. La coupe de matériaux durs ou souples voire sensibles est sur mesure. La haute pression (jusqu’à 6200 bars) exercée sur la pièce devant être coupée est adaptée selon le besoin par le biais d’une buse plus ou moins fine. Le canon de focalisation limite la perte de matière première grâce à une coupe précise et fine.

Une découpe à froid avec ou sans abrasif

La découpe à l’eau pure présente un avantage important. En effet, l’eau utilisée est froide. Ce procédé ne produit donc aucune zone affectée thermiquement (ZAT). Cet avantage est significatif dans de nombreuses applications des secteurs industriels tels que l’agroalimentaire ou le secteur de la fabrication textile.







Découpe eau pure ou avec abrasifs

Les machines de découpe jet d’eau CNC peuvent être utilisées avec de l’eau pure ou également avec un ajout d’abrasif. Le principe de fonctionnement reste le même, avec un système de tête adapté. La commande numérique permet de piloter la machine depuis une IHM (interface homme/machine) ou un ordinateur.



Principe de fonctionnement de la machine de découpe au jet d'eau à haute pression

La machine comprend un système de découpe à haute pression. Elle dispose de plusieurs axes et d’une tête articulée pour offrir une précision et un choix de découpage extrêmement importants.  L’opérateur commande la machine depuis une interface grâce à un logiciel de programmation. La première étape pour la découpe avec ou sans abrasif est la filtration de l’eau pour éliminer les impuretés.





La vélocité, produite par la pression exercée grâce à l’utilisation d’une petite buse, crée un jet d’eau de l’ordre de quelques microns. Certains abrasifs peuvent être incorporés dans un dosage en fonction du matériau à couper. L'eau est ensuite comprimée avec une pompe spécifique. La vitesse est accélérée jusqu'à 2 à 3 fois la vitesse du son. L'énergie concentrée par les molécules d'eau renforcées par l'abrasif permet ainsi de couper presque tous les matériaux, dont l'épaisseur peut aller jusqu'à 200 mm pour les matériaux durs.



La découpe jet d’eau avec abrasif

La découpe au jet d'eau permet le travail de nombreux métaux. Elle représente une alternative intéressante aux techniques laser et plasma. Elle est à la fois plus précise et moins coûteuse. La technologie de découpe sur table autorise la découpe de métaux plus épais comme le titane et l‘aluminium.



Avec ce procédé de découpe à froid, aucune déformation ne peut être produite par la chaleur, il n'y a pas de durcissement du matériau. Sa précision évite la plupart des retouches effectuées régulièrement dans d'autres procédés. Enfin, la découpe au jet d'eau permet de découper des métaux plus épais, avec une grande précision.



L'adjonction d'abrasif, l'absence de vibration et la neutralité thermique de l'opération permettent une découpe du verre avec des formes et des tracés variés. Des techniques simples éviteront au verre de se fendre. La plupart des découpes du verre sont ainsi rendues possibles et plus économiques.



A noter également que la technologie du jet d'eau haute pression permet de découper bien d'autres matériaux encore : acier inoxydable, alliages, pierres, céramiques, carrelage, mousses, caoutchouc, tissus, cartons, etc.



La découpe jet d’eau sans abrasif

La découpe jet d’eau sans abrasif permet le respect de contraintes sanitaires de l’industrie agro-alimentaire, par exemple. La découpeuse MDA propose une table mobile pour un chargement et un déchargement en temps masqué. La découpe à l'eau pure est réalisée en milieu sain, sans contamination possible. Avec ce procédé, le gain de temps est important. Il est inutile de remplacer les lames. Il n’y a donc pas d’interruption du processus de fabrication. Ce type de découpe apporte également une grande souplesse dans la diversité des matières premières à usiner et de formes à donner.







Les équipements de découpe au jet d’eau de MÉCANUMÉRIC

MÉCANUMÉRIC a développé une large gamme de machines CNC pour répondre aux besoins les plus larges des différents secteurs industriels.



PUREJET : pour découper des matériaux souples ou légers

La gamme PUREJET est destinée au découpage des matériaux souples ou légers sans abrasif, uniquement à l’eau pure. Avec cet équipement vous pouvez envisager un usage industriel intensif avec un haut niveau de rendement. PUREJET découpe aisément le caoutchouc ainsi que ses dérivés. Elle découpe le plastique de faible épaisseur, le cuir et également le papier et carton, la laine de roche ou encore des bâches tissées.



Son moteur Brushless la rend particulièrement résistante dans le temps avec un minimum d’usure. Sa structure mécano-soudée est également conçue pour durer et limiter la maintenance. Compacte, elle est pensée pour faciliter le travail de l’opérateur avec son écran tactile 21’’ et son IHM conviviale.





LABJET : une gamme compacte, précise et efficace



La gamme LABJET est conçue pour être polyvalente. Bien qu’entrant dans un budget maîtrisé, sa précision est de haute qualité. Cette machine convient aux découpes de matériaux souples et également durs avec ajout d’abrasif dans l’eau. Sa pompe haute-pression (jusqu’à 4000 bars) lui confère une coupe aussi précise qu’efficace.



Ce type d’équipement découpe tant les mousses, les plastiques et les caoutchoucs que les matériaux composites, le verre ou le métal. Bien que polyvalente, elle est puissante et permet un travail en sécurité. Sa course sur l’axe X va jusqu’à 1050 mm, sur l’axe Y jusqu’à 750 mm et sur l’axe manuel Z jusqu’à 50 mm. Les dimensions des plaques découpées peuvent aller jusqu’au 1200 x 1000 millimètres.



MECAJET : découpeuse jet d'eau pour matériaux souples et durs



La MECAJET intègre les dernières innovations nouvelles têtes de coupe pneumatiques longue durée, contrôle de positionnement des axes, tête à 3 ou 5 axes, contrôle de râteau, etc. Les têtes de coupe à 3 ou 5 axes sont alimentées par une pompe THP allant de 15 CV (10 kW, débit maximal 1,2 l / min à 3 800 bars) à 125 CV (92 kW, débit maximal de 10 L / min à 6 200 bars). Cette découpeuse à jet d'eau est conçue pour :



- Des matériaux tendres : caoutchouc, plastique, cuir, etc. dans le secteur du cuir et textiles par exemple.
- Des matériaux durs avec addition abrasive : métal, céramique, verre, pierre, matériaux composites, etc. dans les applications industrielles de la plasturgie, du luxe et artisanat ou encore de la mécanique.



QUIK JET II : Compacte et précise pour tous les matériaux

Cette machine de découpe au jet d'eau conçue par MECANUMERIC est unique sur le marché. Elle allie sécurité, compacité, productivité élevée et ultra précision. Sa cinématique inspirée des solutions de centres d’usinage mécanique (utilisation de vis à billes sur tous les axes, servomoteurs hautes performances AC brushless commandés par une commande numérique conviviale) permet d’envisager la réalisation de pièces de haute précision.



Équipée de pompes haute pression et de composants THP, la QUICKJET II est une machine de découpe à jet d’eau optimisée pour toutes les applications de découpe de précision industrielle avec des matériaux purs, mous ou durs. Unique sur le marché, le nouvel équipement QUICKJET II permet la réalisation de pièces de grande précision pour tous matériaux, tendres ou durs.

MDE : une découpeuse très haute pression



Cette découpeuse a été conçue plus particulièrement pour les secteurs de l’industrie textile et de la maroquinerie. Grâce à sa très haute pression (jusqu’à 3800 bars), la gamme MDE découpe avec une précision maximale les tissus, les cuirs et dérivés. Les coupes sont parfaites, sans bavure.

Grâce à un système d’aspiration des brouillards de découpe et de refroidissement, la MDE est particulièrement efficace et rapide. Pratique, elle est équipée d’une commande numérique et d’une IHM sur pupitre intégré.



MDA : machine de découpe au jet d'eau pour applications agroalimentaires

La gamme MDA permet la découpe de produits alimentaires tels que les pâtisseries, poissons, produits traiteurs, sandwichs… Des technologies innovantes découlent la précision mécanique et garantissent la durabilité et la performance dans le temps.

Elle est conforme aux réglementations en matière de sécurité alimentaire et d'hygiène, le principal avantage de la machine de découpe au jet d'eau est l'absence de lame, la découpe se fait sans contact avec le produit.




WAZER : machine compacte et économique pour le prototypage et la petite série

Distribuée officiellement en France par Mécanuméric, la marque américaine WAZER est adaptée à la découpe avec abrasif d’un grand nombre de matériaux durs et souples : métaux, composites, plastiques, pierres ou encore le verre. L’encombrement de cette machine de découpe jet d’eau est réduite. Elle est conçue tant pour le prototypage que pour la fabrication de pièces en petite série. Le logiciel dispose d’une bibliothèque importante de matériaux et d'épaisseurs.

Simple d’utilisation, la découpeuse jet d’eau WAZER trouve sa place dans les usines, dans les bureaux d’études et également dans les centres de formation et les manufactures de proximité.
