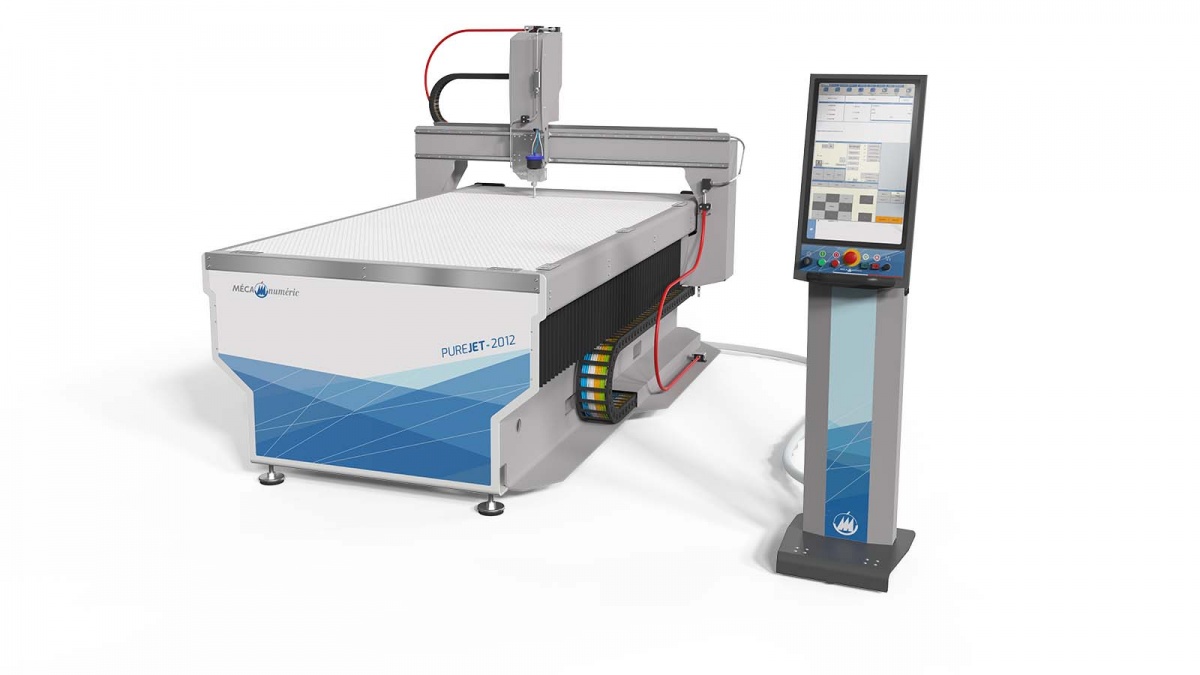

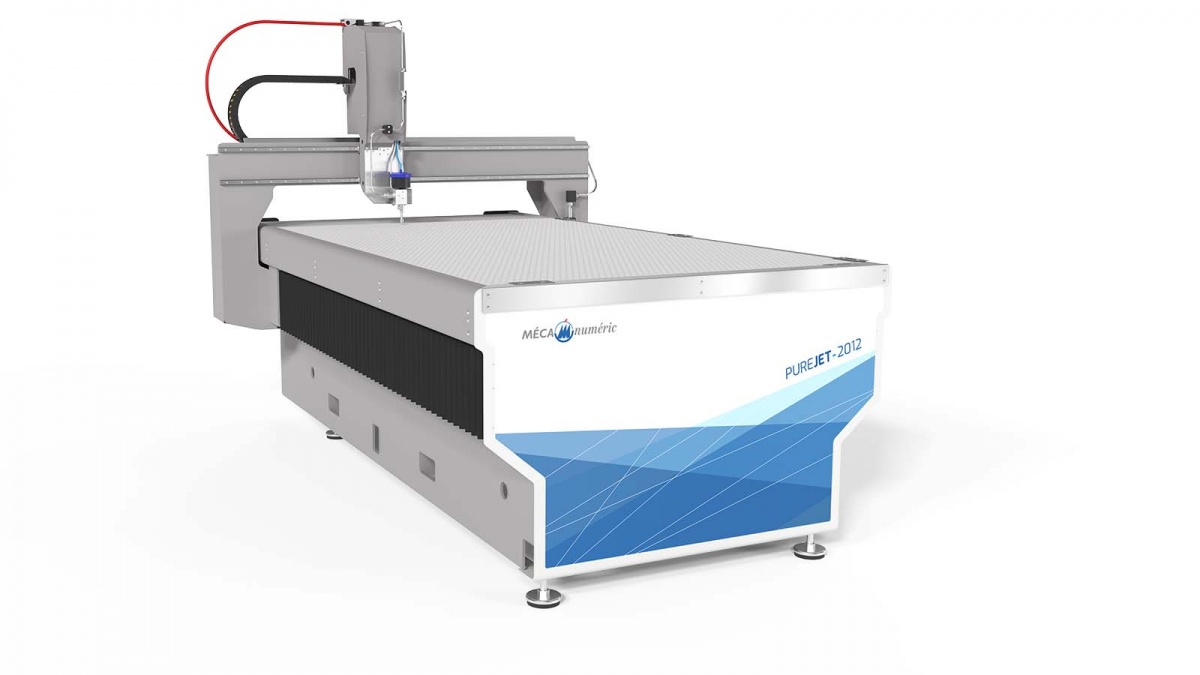

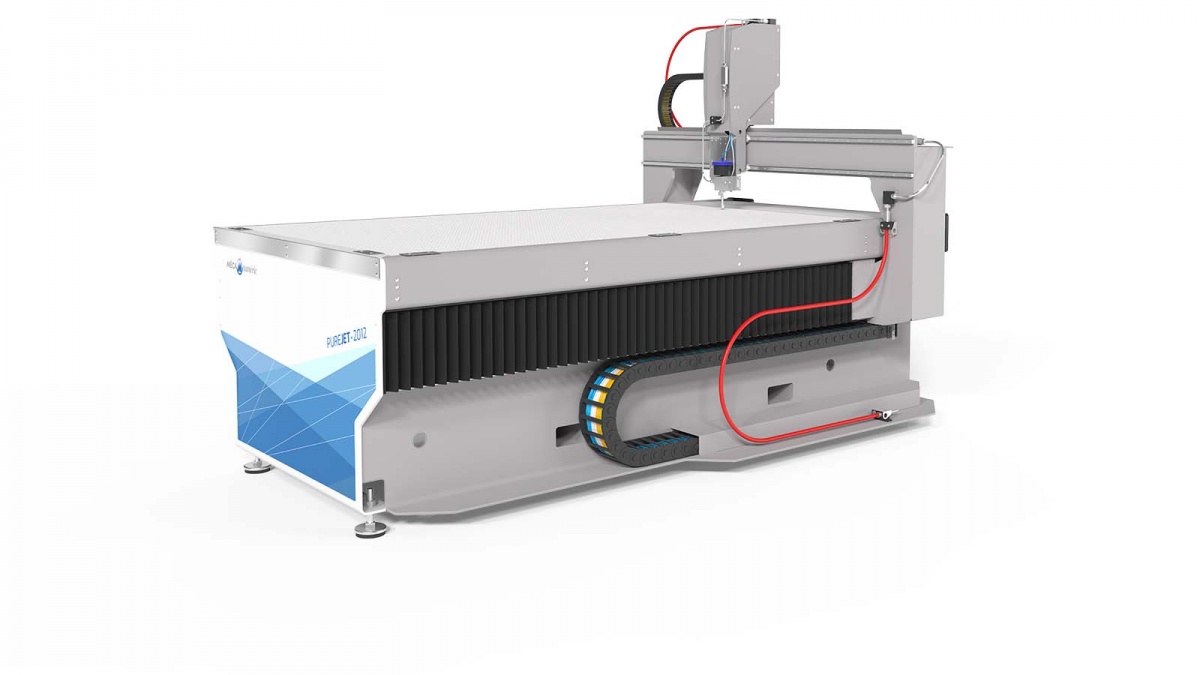

PUREJET

La machine jet d’eau conçue pour simplifier la découpe des matériaux souples ou légers.

  • Description
  • Données techniques
  • Applications

La machine de découpe au jet d'eau dédiée aux matériaux souples et pensée pour un usage industriel intensif



Entièrement personnalisable et disponible en plusieurs formats, la PUREJET est parfaitement adaptée à la découpe de nombreux matériaux

  • Caoutchouc et dérivés
  • Mousses toutes densités
  • Cuirs et assimilés
  • Plastiques et dérivés faible épaisseur
  • Laine de roche, laine de verre, plaques de plâtre…
  • Liège et bois naturel de faible épaisseur (marqueterie…)
  • Papiers et cartons pleins ou ondulés et composites type NOMEX® ou similaire
  • Toiles, bâches…tissées ou non tissées
  • Tissus et mats de verre ou de carbone préimprégnés pour réalisation de pièces en composites



LES POINTS FORTS



Équipement polyvalent et personnalisable :

  • 3 formats disponible
  • Mono ou multi-têtes
  • Laser de visée
  • Modules additionnels de protection de l'environnement et des opérateurs


Pompes haute pression 4136 bars spécialement créés pour cette gamme

  • Intesifieur huile / eau pour une pression continue à 4000 bars avec un faible coût de maintenance
  • Modèle 10HP disponible en alimentation monophasée



Encombrement optimisé

  • Format compact
  • Butées de positionnement
  • Flexibles haute-pression


Commande numérique dernière génération

  • Ecran tactile 21’’ vertical sur pupitre mobile
  • IHM conviviale, moderne et simple
  • Programmation de jusqu'à 4 programmes en cascade

DESCRIPTION TECHNIQUE

  • Structure : châssis en acier mécano-soudé monobloc et portique mobile en aluminium mécano-soudé monobloc.
  • Guidage : rails rectifiés et patins préchargés à circulation de billes avec protection anti-corrosion NRII.
  • Transmission : systèmes pignons crémaillères à denture hélicoïdale et traitement anti-corrosion sur les axes X et Y et vis à billes sur axe Z.
  • Motorisation : moteurs BRUSHLESS avec codeurs absolus sur tous les axes



DIMENSIONS



  PUREJET 1012 PUREJET 2012 PUREJET 4020
Course Axe X en mm 1050 2050 4050
Course Axe Y en mm 1220 1220 2050
Course Axe Z en mm 150 150 220

Largeur matière maximum sur table

1240 1240 2070
Longueur en mm pompes non comprises 1800 2850 5220
Largeur en mm 1995 1995 2950
Hauteur en mm 1740 1740 2495
Poids moyen en kg 1000 1400 3750



POMPES HP 4136 BARS



  MHP 1040 MHP 2040 MHP 3040
Puissance HP / kW 10 HP / 7,5 kW 20 HP / 15 kW 30 HP / 22 kW
Pression maximale 4136 bars 4136 bars 4136 bars
Pression de service recommandée 3800 bars 3800 bars 3800 bars
Débit maximum litres / minutes à pression 3800 bars 0,86 l/min 1,62 l/min 2,45 l/min
Capacité pompe à 3800 bars :
nombre de têtes maximum / diamètre maximum buse
2 / 0,10 mm
ou 1 / 0,15 mm
2 / 0,15 mm 3 / 0,15 mm
Capacité pompe à 3000 bars :
nombre de têtes maximum / diamètre maximum buse
1 / 0.18 mm
ou 2 /0.12 mm
1 / 0,25 mm
ou 2 / 0,18 mm
1 / 0,33 mm
ou 2 / 0,22 mm
ou 3 / 0,18 mm
Alimentation monophasée 230V
et ampères par phase nécessaires (pompe seule)
38 A non disponible non disponible
Alimentation triphasée 400V
et Ampères par phase (machine+ pompe)
3 x 16 A 3 x 29 A 3 x 45 A
Dimensions hors tout module pompe (L x l x H) en mm 1600 x 800 x 1300 1600 x 800 x 1300 1600 x 800 x 1300
Sac / Portefeuille

Sac / Portefeuille

Mobilier en cuir

Mobilier en cuir

Marqueterie

Marqueterie

Satellites

Satellites

Chaussures

Chaussures

Aménagement intérieur avions

Aménagement intérieur avions

Eléments d'airbags

Eléments d'airbags

Ceintures

Ceintures
