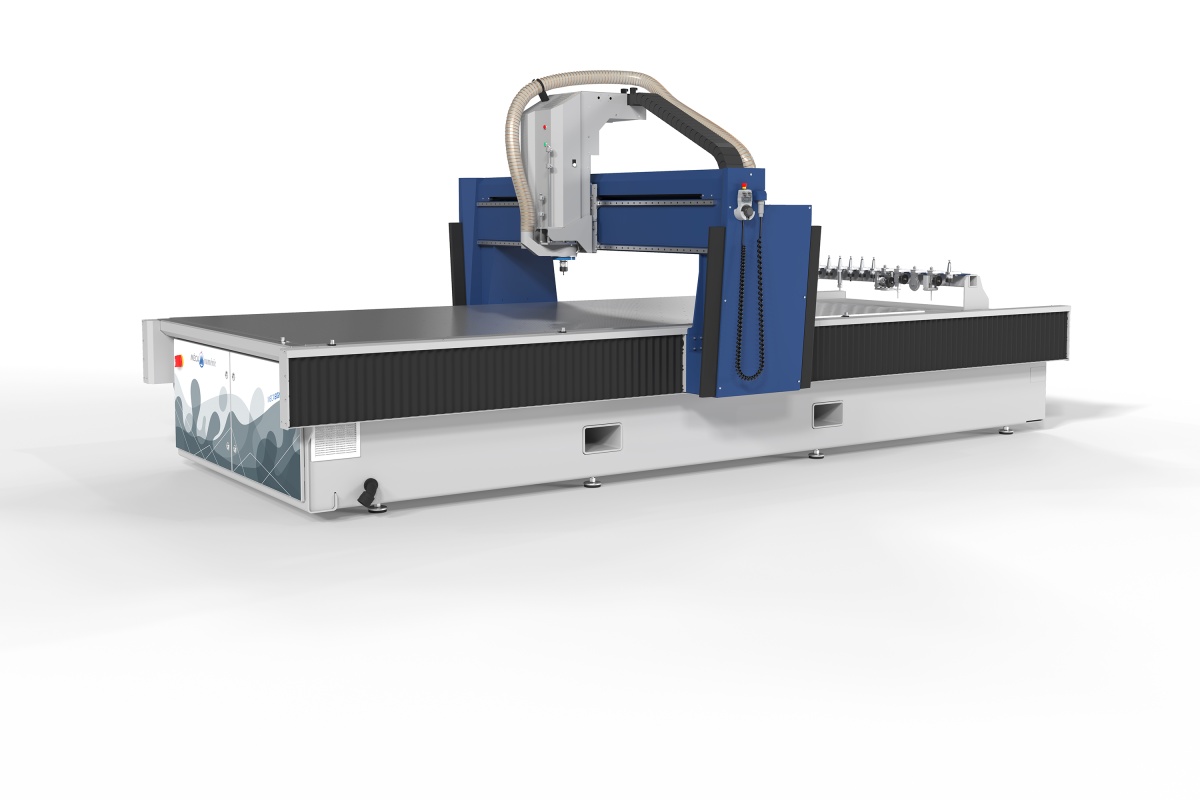

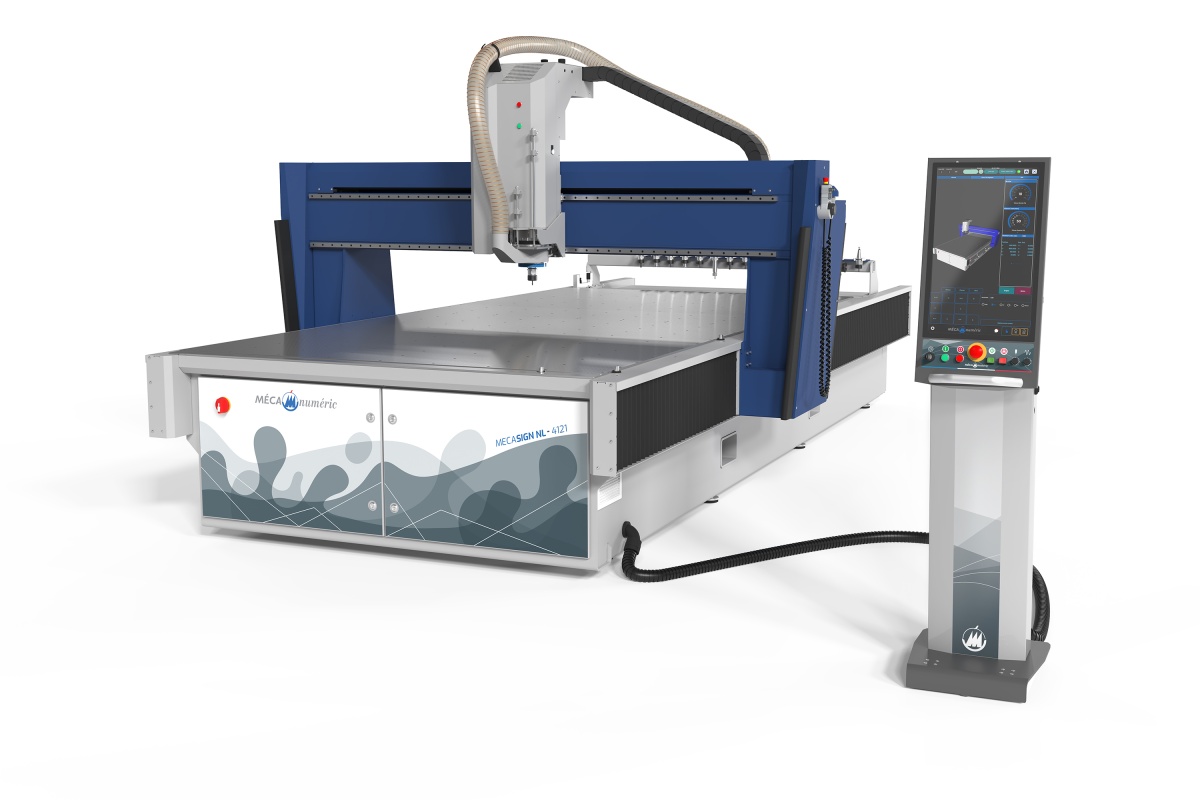

MECASIGN NL
Une fraiseuse robuste et polyvalente qui intègre tous les indispensables.
- Description
- Données techniques
- Applications
La fraiseuse idéale pour un usage simple couplé à une performance maximale
Grâce à ces nombreuses fonctionnalités, la MECASIGN NL est une machine polyvalente qui inclue tout le nécessaire pour des découpes et des usinages précis et rapides.
LES POINTS FORTS
Équipement tout en un :

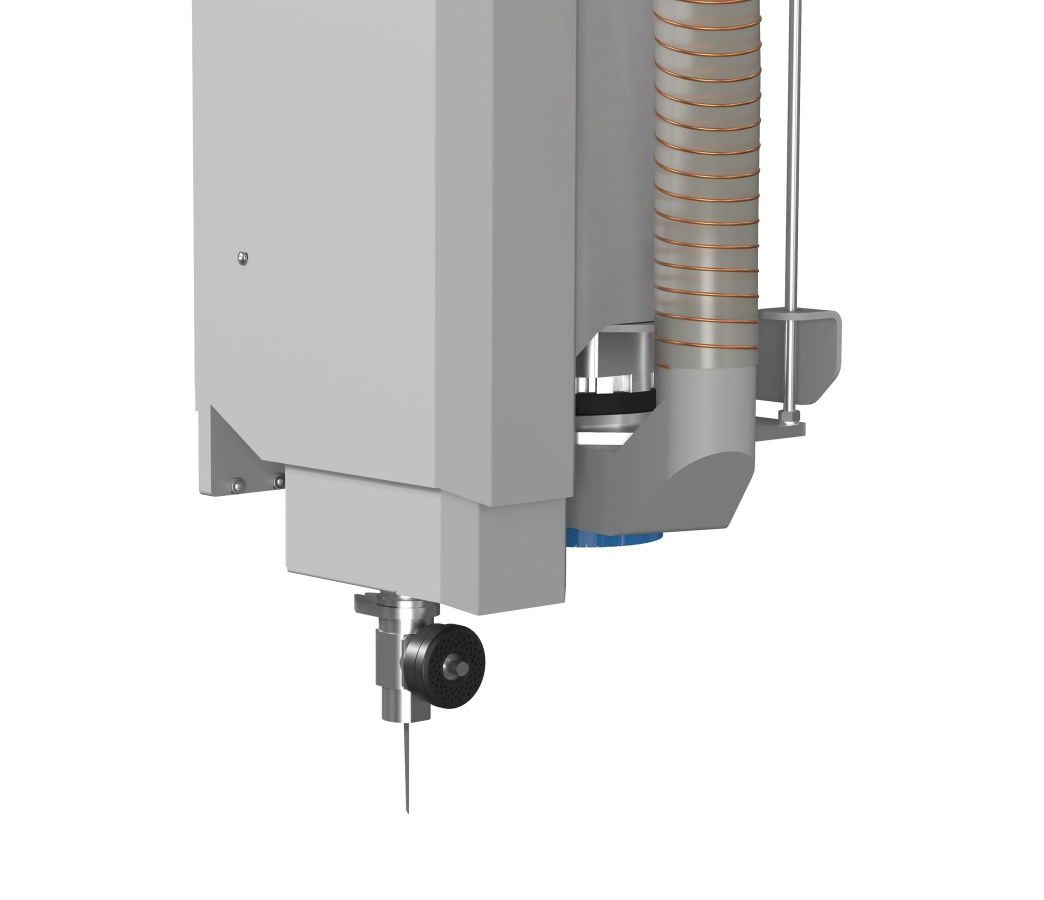

Machine qui inclus tous les essentiels pour la découpe en fraisage ou en fraisage + couteau avec l'ajout d'une tête latérale pour :
- lame verticale vibrante ou non
- lame orientable vibrante ou non
- roulettes de forme pour rainer
- lame disque
- stylet de rayage pour le marquage en surface
Nombreuses fonctionnalités incluses de série :
- Plateau à dépression en aluminium avec zones indépendantes
- Patin d'aspiration copeaux réglable
- Laser de visée
- Butées de positionnement...
Equipement parfait pour la découpe et l'usinage d'une multitude de matériaux en plaques ou en rouleaux :
- Polymères : PMMA, PEHD, PS, PET, PETG, PU, PC, ABS, PVC… en panneaux pleins ou alvéolaires
- Bois et dérivés : MDF, TRESPA et autres dérivés phénoliques, bois naturel…
- Alliages légers : Aluminium, Laiton, Cuivre, Zinc…
- Composites : Alucobond®, Dibond® et similaires, Verre/Epoxy, Carbone/Epoxy…
- Panneaux en nid d’abeilles : Nida®, Nomex®,…
- Planches usinables pour moules et modèles
- Sous conditions, métaux durs : Acier, Acier inoxydable, Titane…
- Panneaux base minérale pour ITE
- Caoutchouc et dérivés
- Mousses toutes densités
- Papier, Carton et dérivés
- Plastiques faible épaisseur (PVC, PS, PET, PETG, ABS, PC…)

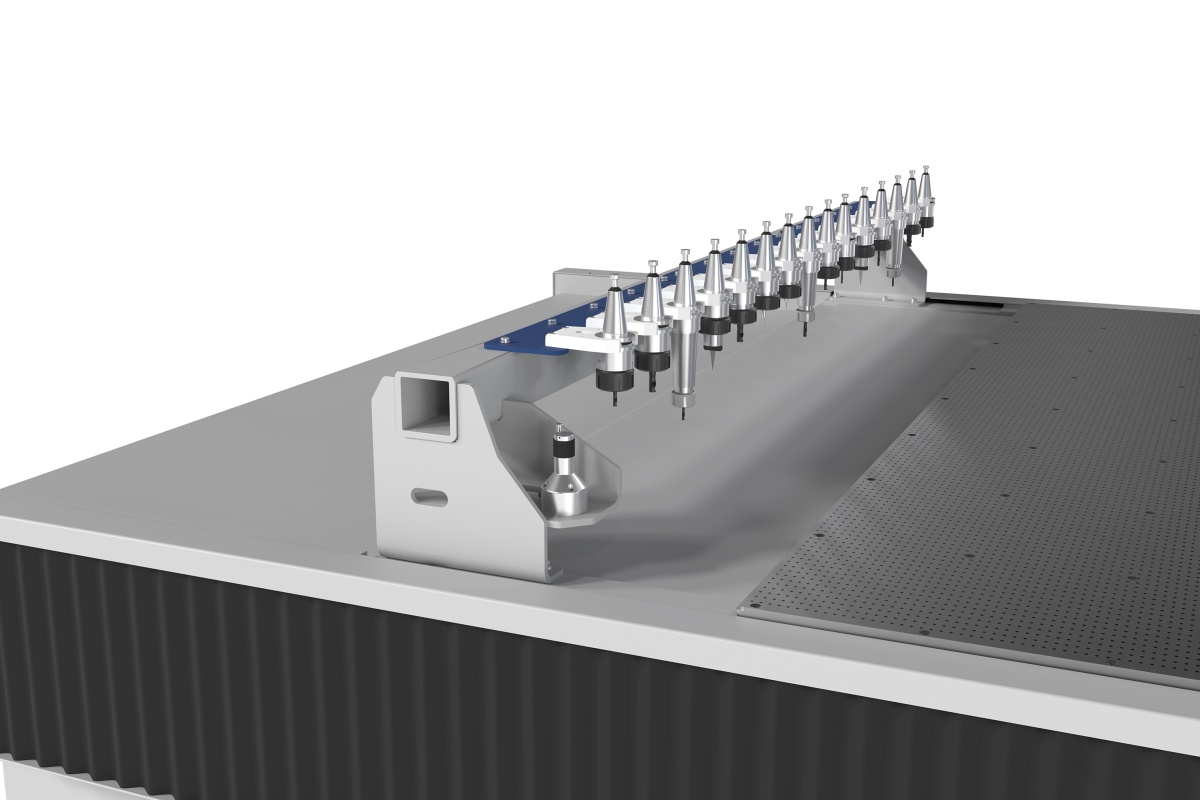

Magasin d'outils surélevé :
- 10 à 15 emplacements pour cône ISO30 et / ou têtes outils spéciaux
- 2 modèles de capteurs d'outils (selon configuration machine)

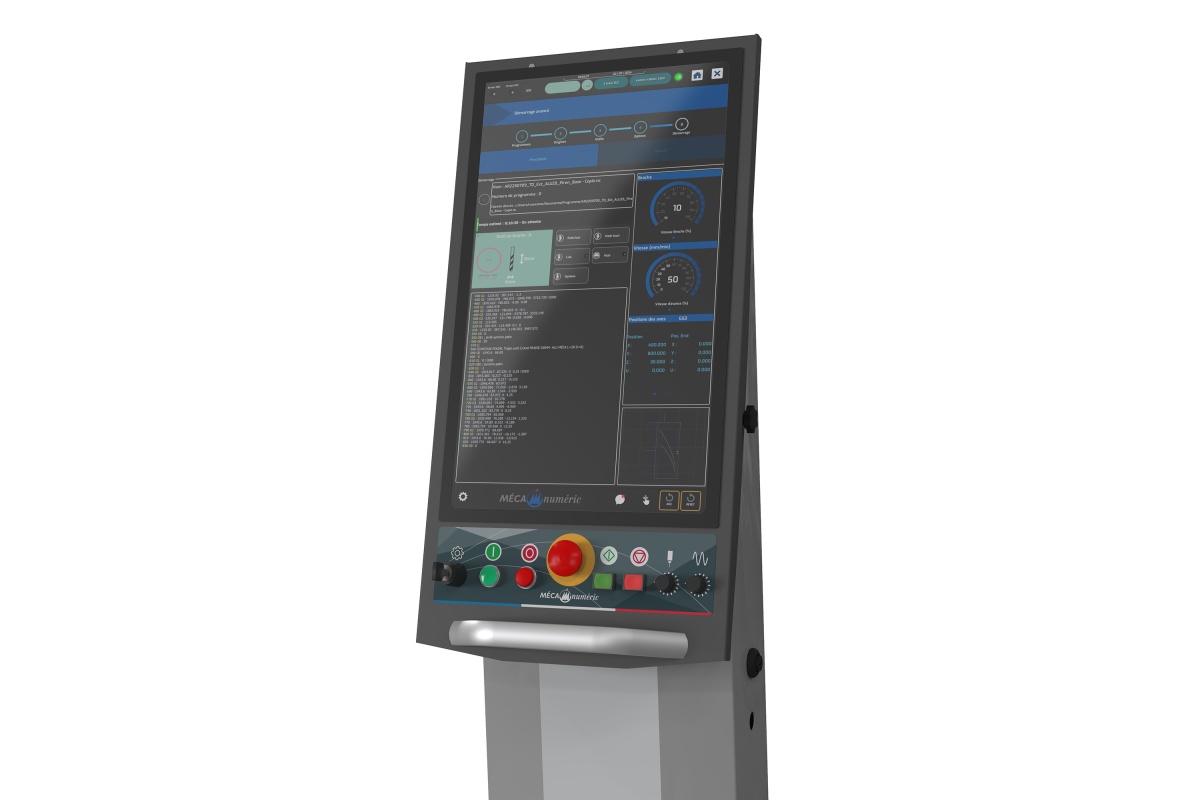

Commande numérique dernière génération :
- Ecran tactile 21’’ vertical sur pupitre mobile
- IHM conviviale, moderne et simple avec guidage en ligne de l’opérateur (mode pas à pas)
DESCRIPTION TECHNIQUE
- Structure : châssis monobloc et portique mobile en acier mécano-soudé de forte section.
- Plateau : table fixe en aluminium avec revêtement martyr en option.
- Guidage : rails prismatiques rectifiés et patins préchargés à circulation de billes.
- Transmission : vis à billes avec écrou préchargé sur tous les axes (deux vis à billes sur l’axe X).
- Motorisation : moteurs brushless avec codeurs absolus sur tous les axes (2 moteurs sur l’axe X).
DIMENSIONS
| MECASIGN NL 3121 | MECASIGN NL 4121 | |
| Course Axe X en mm | 3085 | 4085 |
| Course Axe Y en mm | 2070 | 2070 |
| Course Axe Z en mm | 245 | 245 |
|
Passage entre montants (butées non utilisées) |
2260 | 2260 |
| Passage sous portique ou sous nez de broche en mm | 320 | 320 |
| Longueur en mm pompes non comprises | 4470 | 5470 |
| Largeur en mm | 2963 | 2963 |
| Hauteur en mm | 2250 | 2250 |
| Poids moyen en kg | 3700 | 4500 |

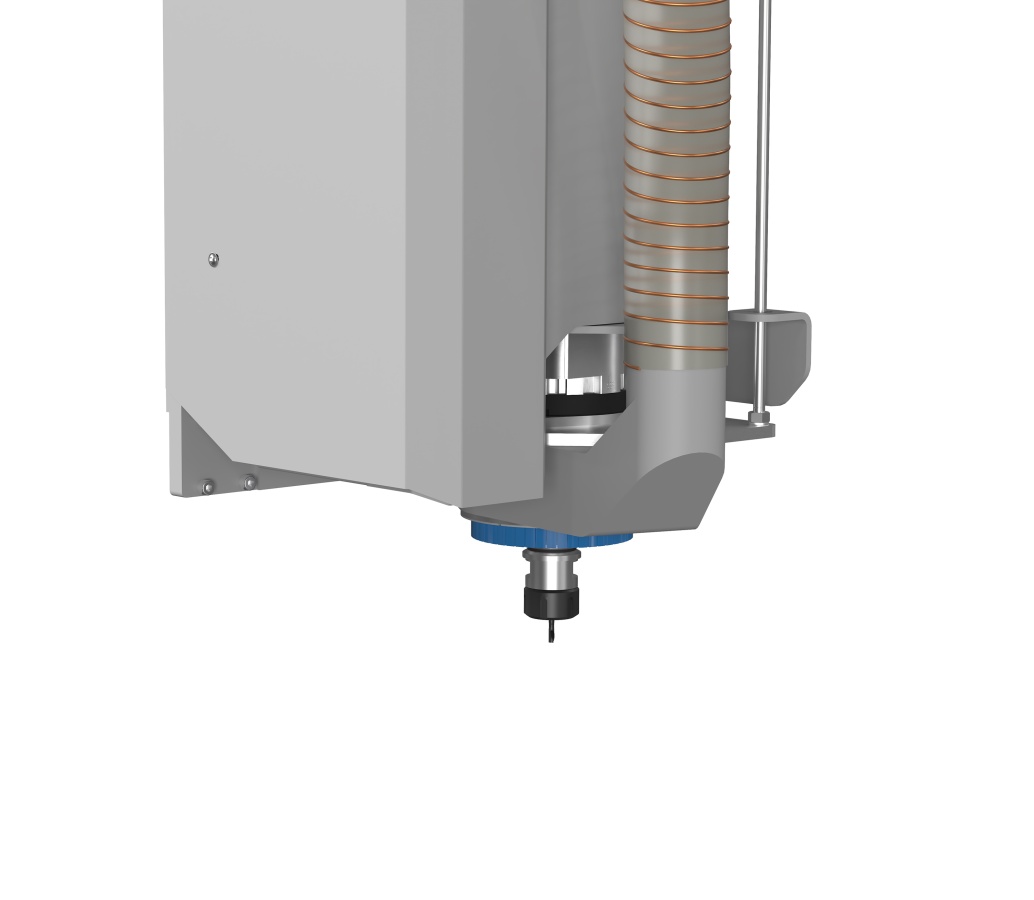

ÉLECTROBROCHE PUISSANTE À HAUTE VITESSE DE ROTATION
| HSD951-SM | |
| Puissance max S1-S6 en kW | 8 - 9,6 |
| Couple maxi S1/S6 | 6,4 / 7,7 Nm à 12 000 rpm |
| Vitesse de rotation tr / min | 0 à 24 000 rpm |
| Fluide de refroidissement | AIR |
| Refroidissement | Ventilateur |
| Changement d'outil | Automatique, ISO30 |
Pièce pour application PLV
Enseigne en relief en dérivé de bois (MDF)
Marquage
Enseigne en PVC
