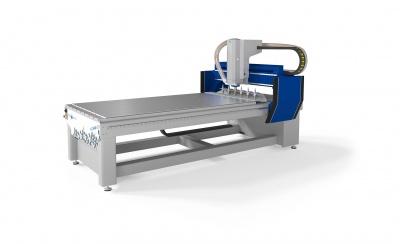

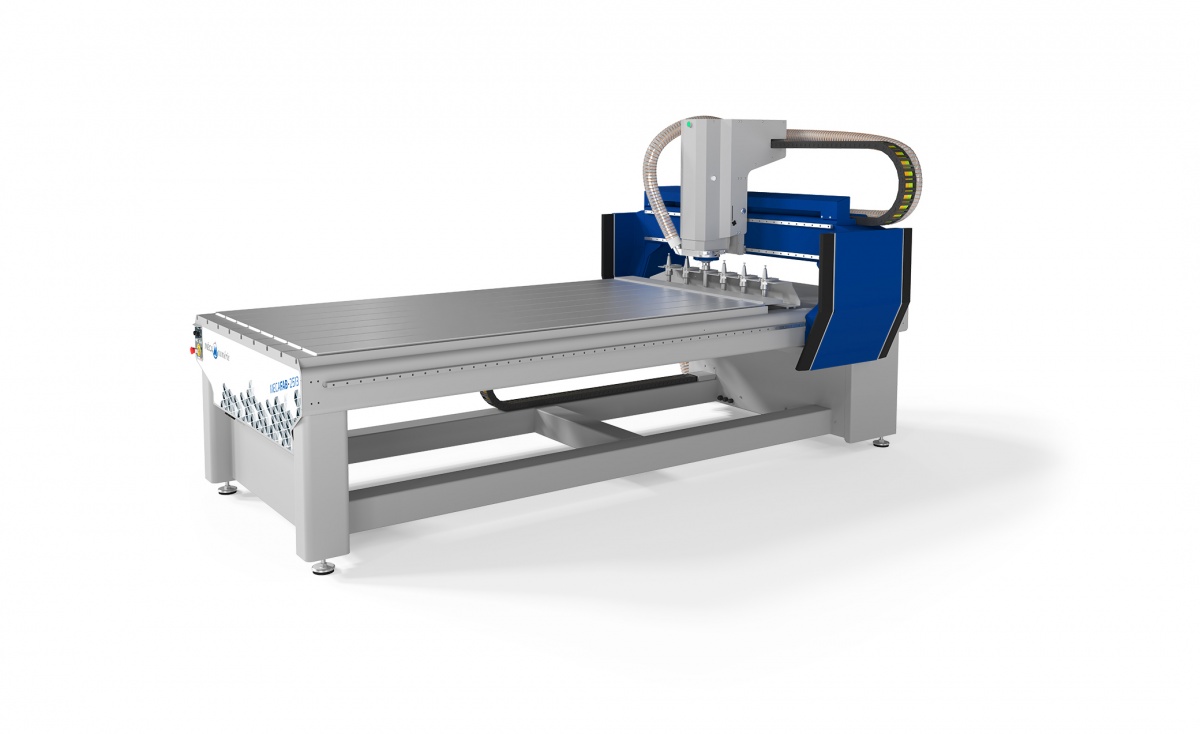

Fraiseuse accessible, usinage CNC 3 axes UGV verticale à portique et table fixe

MECAFAB

La gamme de fraiseuses pensée pour les Fablabs, les tiers-lieux et le monde de la formation

  • Description
  • Données techniques
  • Applications

La gamme de fraiseuses spécialement pensée pour les Fabslabs, le monde de la formation et les tiers-lieux publics ou privés

Grâce à sa conception et à sa polyvalence, cet équipement offre l'alliance d'un budget maitrisé et d'une qualité irréprochable pour les acteurs de la formation ou pour les lieux de fabrication type Fablabs ou tiers-lieux.



LES POINTS FORTS



Equipement complet et personnalisable :

  • Plusieurs plateaux disponibles avec système de maintien des plaques
  • Nez aspirant automatique
  • Lubrification outils (en option)

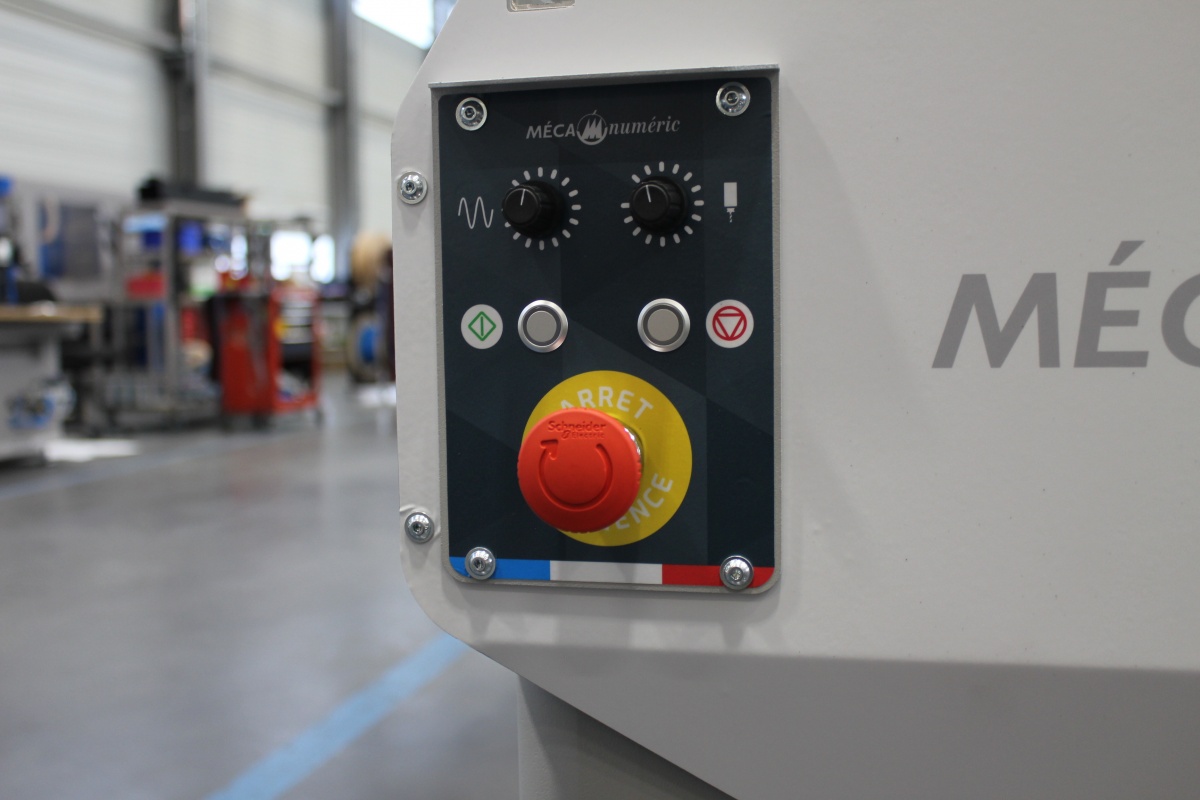

Machine sécurisée pour une utilisation sans risque en toute simplicité



Polyvalence maximale avec la possibilité d'usiner des nombreux matériaux :

  • Polymères : PMMA, PEHD, PS, PET, PETG, PU, PC, ABS, PVC… en panneaux pleins ou alvéolaires et mousses denses
  • Bois et dérivés : MDF, TRESPA et autres dérivés phénoliques, bois naturel…
  • Alliages légers : Aluminium, Laiton, Cuivre, Zinc…
  • Composites : Alucobond®, Dibond® et similaires, Verre/Epoxy, Carbone/Epoxy…
  • Panneaux en nid d’abeilles : Nida®, Nomex®…
  • Planches usinables pour moules et modèles
  • Panneaux base minérale pour ITE

Puissance et robustesse :

  • Châssis et portique monobloc en acier mécano-soudé
  • Transmission par vis à billes préchargés
  • Servomoteurs avec codeurs absolus pour une précision de positionnement

DESCRIPTION TECHNIQUE

  • Structure : châssis monobloc et portique mobile en acier mécano-soudé de forte section.
  • Plateau : table fixe en aluminium ou plateau à dépression en composite.
  • Guidage : rails prismatiques rectifiés et patins préchargés à circulation de billes.
  • Transmission : vis à billes avec écrou préchargé sur tous les axes.
  • Motorisation : moteurs brushless avec codeurs absolus sur tous les axes.



DIMENSIONS



  MECAFAB 1013
ENTRY
MECAFAB 1013
ATC

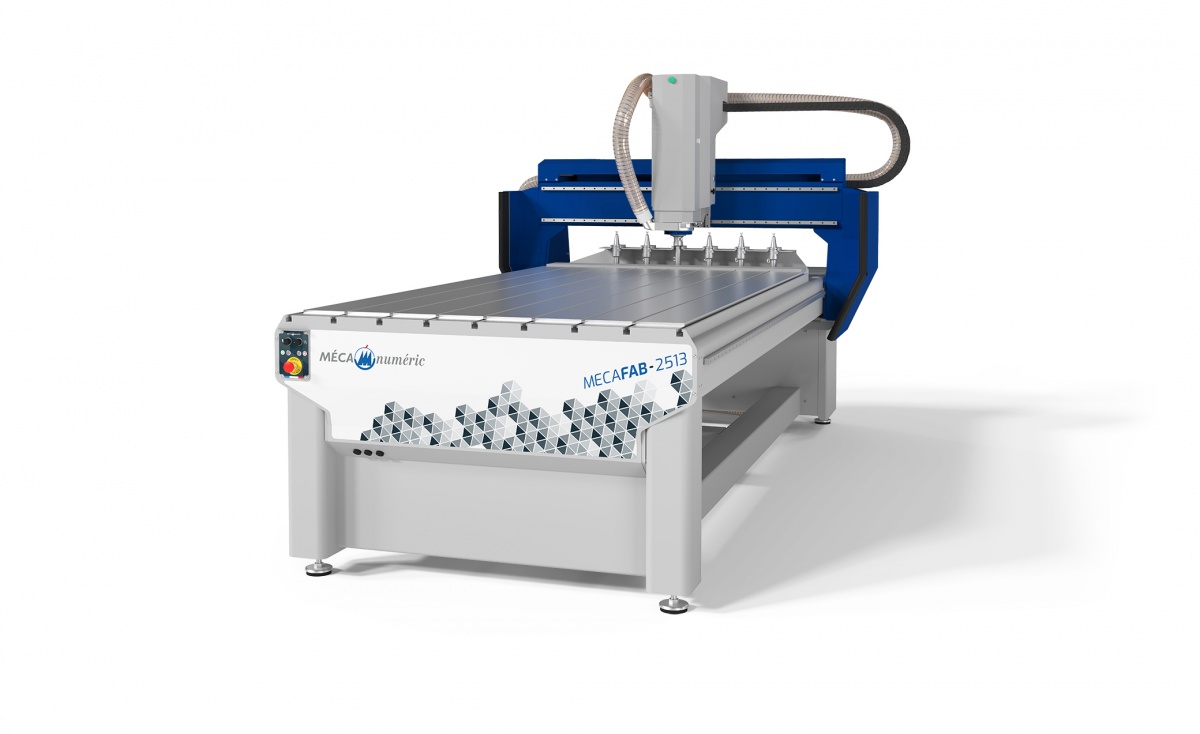

MECAFAB 2513
ENTRY
MECAFAB 2513
ATC
Course Axe X en mm 1050 1050 2550 2550
Course Axe Y en mm 1360 1360 1360 1360
Course Axe Z en mm 200 200 200 200

Passage entre montants :

sur les 100 premiers mm / toute la hauteur au dessus de la table

1550 / 1370 1550 / 1370 1550 / 1370 1550 / 1370
Passage sous portique ou sous nez de broche en mm 200 200 200 200
Longueur en mm pompes non comprises 2300 2300 3800 3800
Largeur en mm 2170 2170 2170 2170
Hauteur en mm 2100 2100 2100 2100
Poids moyen en kg 1500 1500 2250 2250



ÉLECTROBROCHES PUISSANTES À HAUTE VITESSE DE ROTATION



  HSD AT/MT 1090-100 HSD ES 950-H6161H
Puissance max S1-S6 en kW 4,5 - 5 3,8 - 5
Couple maxi S1/S6 (40%) 2,4 / 2,7 Nm à 18 000 rpm 3 / 3,6 Nm à 12 000 rpm
Vitesse de rotation tr / min 0 à 24 000 rpm 0 à 24 000 rpm
Fluide de refroidissement Air Air
Refroidissement Auto-ventilation Ventilation forcée
Changement d'outil Manuel avec pinces ER32 Automatique
Cônes ISO 30 + pinces ER32
Circuits imprimés

Circuits imprimés

Maquette de coque pour téléphone

Maquette de coque pour téléphone

Maquette réalisée en fraisage (Sté Baredesign)

Maquette réalisée en fraisage (Sté Baredesign)
