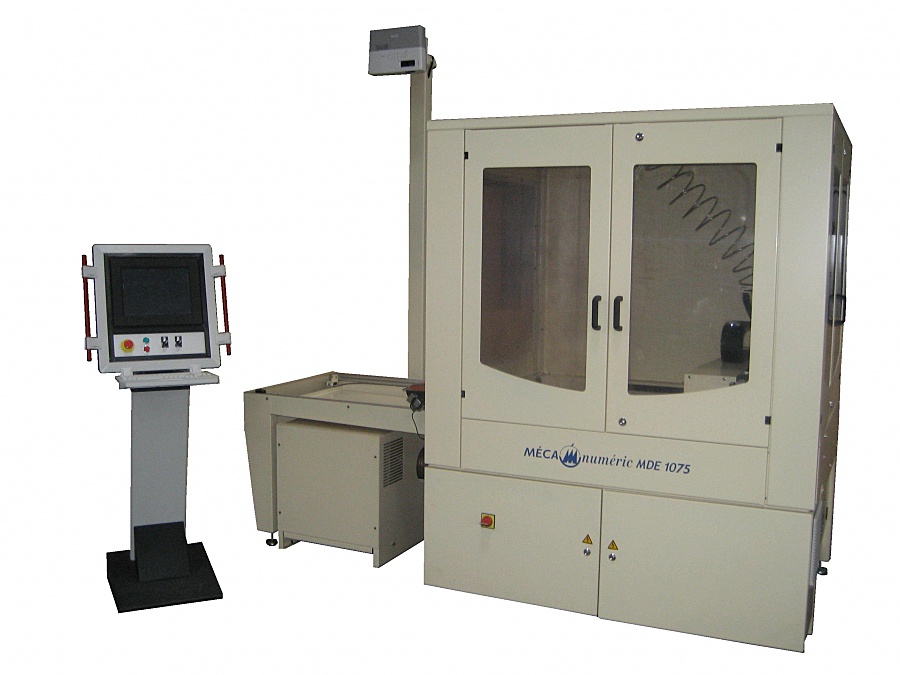

MDE
Machine de découpe au jet d'eau pure très haute pression.
- Description
- Données techniques
- Applications
La gamme MDE permet la découpe au jet d'eau pure très haute pression. Disponible avec différentes pompes et options, elle est particulièrement utilisé par les acteurs industriels du textile et de la maroquinerie.
QUELQUES UNES DES OPTIONS POSSIBLES
- Aspiration des brouillards de découpe (découpe à l'eau pure)
- Système de refroidissement par eau en circuit fermé pour pompe HP
- Pompe de gavage (surpresseur pour alimentation en eau de la pompe THP
- Adoucisseur d'eau
STRUCTURE
- Châssis monobloc en acier mécanosoudé
- Portique mobile acier mécanosoudé
- Bac en acier inoxydable
- Plateau avec revêtement adaptable aux différentes matières : nid d’abeilles plastique ou aluminium
- Plateau rotatif à 3 postes permettant découpe / chargement et imbrication / déchargement simultané (MDE-R uniquement)
--> Tête de découpe KMT AQUALINE
--> Pompe THP KMT SL-V 15 - puissance 15 HP (10kW) - débit maxi 1,2 l/min à 3800 bars (55000 PSI)
ou Pompe THP KMT SL-V 30 - puissance 30 HP (22kW) - débit maxi 2,3 l/min à 3800 bars (55000 PSI)
CINÉMATIQUE
- Guidage par rails rectifiés et patins à circulation de billes
- Transmission XYZ par vis à billes pré-chargés (double motorisation sur axe X),
- Motorisation par servomoteurs « AC Brushless »
- Plateau rotatif sur couronne à galets croisés (MDE-R uniquement)
COMMANDE NUMÉRIQUE
- Commande Numérique MECANUMERIC CN7000 ISO avec disque dur intégré de 40 Go
- IHM sur pupitre intégré avec écran 15 pouces tactile
- Entrée donnée par liaison Ethernet, port USB
PRINCIPALES CARACTÉRISTIQUES TECHNIQUES
| MDE | MDE-R | |
| Vitesse maxi en m/min | 30 | 40 |
| Accélération en m/s² | 2 | 2 |
| Précision en mm | 0,8 | 0,1 |
| Répétabilité en mm à 20C° +/- 2° | 0,05 | 0,05 |
Alimentation pneumatique : 6 bars
Alimentation électrique : 400V triphasé / 50 Hz + terre
DIMENSIONS
| MDE | MDE-R | |
| Course axe X en mm | 1005 | 1050 |
| Course axe Y en mm | 755 | 750 |
| Course axe Z en mm | 75 | 50 |
Sac / Portefeuille
Mobilier en cuir
Chaussures
Ceintures
